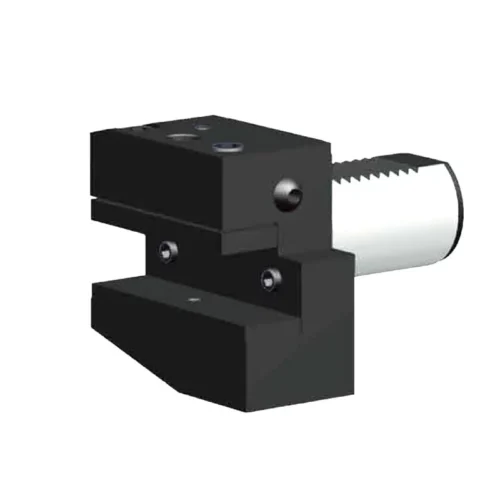

B2-40x25x44 держатель инструмента VDI BRIGHT-TOOLS

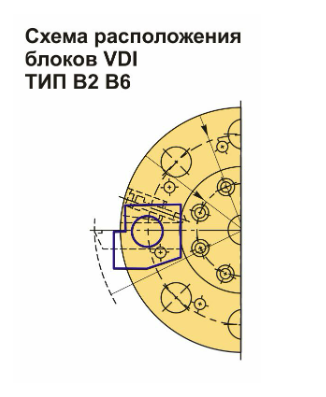

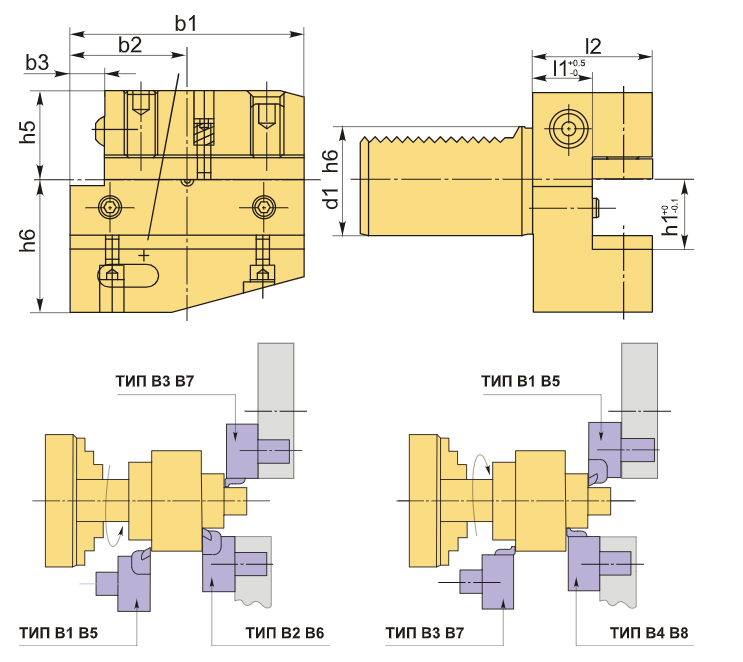

Резцедержатель VDI40 типа B2, левосторонний и радиальный, относится к укороченной серии. Базовая опорная поверхность данного устройства расположена ниже оси центров, то есть оси вращения шпинделя. Он предназначен для радиального и продольного наружного точения. Высота h1 составляет 25 мм без проставки и 20 мм с проставкой 20 мм.

Инструментальный блок VDI40 типа B2 предназначен для резцов с прямоугольным сечением. Этот блок служит для наружной державки (оправок VDI) и применяется при наружной продольной обработке и торцевом точении. Установка резца осуществляется с пластиной вверх, а его опорная поверхность располагается ниже оси центров.

Резцедержатель оборудован хвостовиком согласно стандарту DIN 69880 (ГОСТ 24900), который устанавливается в специально предусмотренное отверстие револьверной головки станка.

В верхней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — оснащён пружинным механизмом, который удерживает прихват в пазу и обеспечивает его плавное и точное перемещение. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю замену и настройку оснастки. Такая конструкция универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

B2-40x25x44 держатель инструмента VDI BRIGHT-TOOLS купить в Нижнем Новгороде по цене 11583,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
