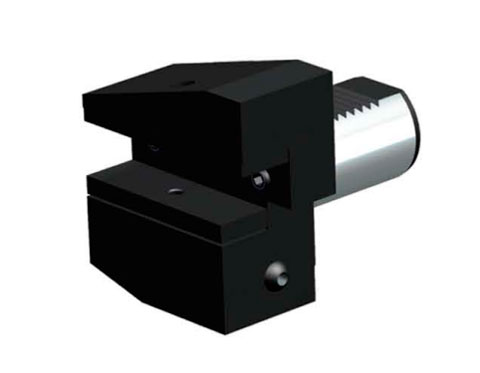

B3-30x20x60 Держатель инструмента VDI

Резцедержатель VDI30 типа B3 представляет собой радиальный обратный инструмент правого исполнения, принадлежащий к укороченной серии. Базовая опорная поверхность данного устройства размещена выше оси центров, что соответствует оси вращения шпинделя. Эти держатели предназначены для установки в револьверную головку и используются как для радиального, так и для продольного наружного точения. Высота h1 составляет 20 мм с проставкой 16 мм и 16 мм без проставки.

Инструментальный блок VDI30 типа B3 предназначен для резцов с прямоугольным сечением и применяется для выполнения наружной продольной обработки и торцевого точения. Резец устанавливается с пластиной вниз, что позволяет ему иметь опорную поверхность выше оси центров.

Резцедержатель оборудован хвостовиком по стандарту DIN 69880 (ГОСТ 24900), который фиксируется в специальном отверстии револьверной головки станка.

В нижней части корпуса резцедержателя расположены три винта: два из них отвечают за надёжную фиксацию режущего инструмента, а третий — оснащён пружинным механизмом, который удерживает прихват в пазу и обеспечивает его плавное скольжение при настройке.

Для эффективного охлаждения зоны резания предусмотрено внутреннее отверстие, подающее СОЖ непосредственно к режущей кромке. Направление струи регулируется простым поворотом шарика, что позволяет точно настроить подачу жидкости под конкретные условия обработки.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю и удобную замену оснастки без необходимости длительной наладки. Такая система универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

B3-30x20x60 Держатель инструмента VDI купить в Нижнем Новгороде по цене 6737,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
