B3-40x25x44 держатель инструмента VDI BRIGHT-TOOLS

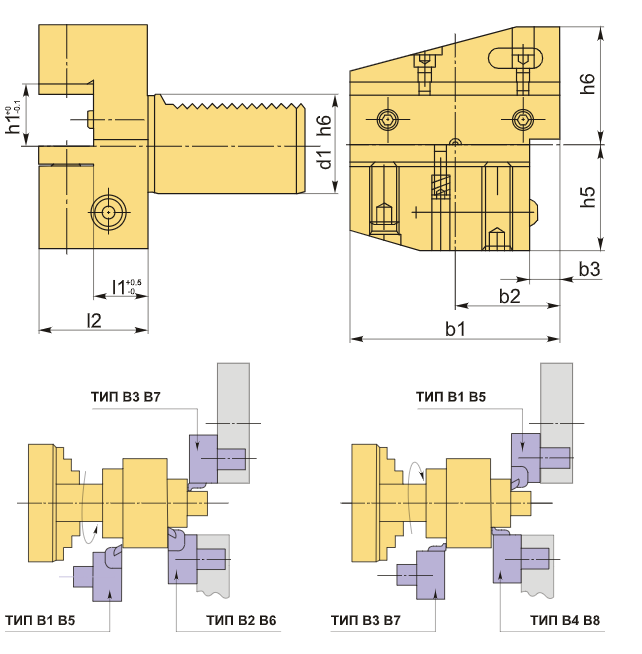

Резцедержатель типа VDI40 B3, радиальный, обратный и правый, представляет собой укороченную модель. Базовая опорная поверхность находится выше оси центров, которая соответствует оси вращения шпинделя. Это устройство предназначено для радиального и продольного точения наружных поверхностей. Высота h1 составляет 25 мм без проставки и 20 мм с проставкой.

Инструментальный блок VDI40 типа B3 разработан для резцов с прямоугольным сечением. Такой вид оправки используется для наружной продольной обработки и торцевого точения. Резец устанавливается вниз пластиной, а его опорная поверхность располагается выше оси центров.

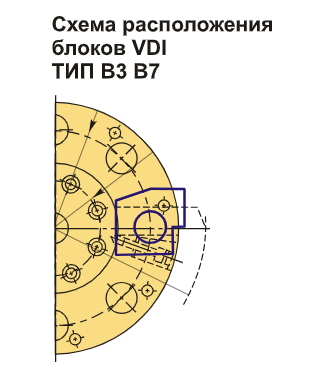

Резцедержатель оборудован хвостовиком по стандарту DIN 69880 (в соответствии с ГОСТ 24900) с зубцами, который фиксируется в специальном отверстии револьверной головы станка.

В нижней части корпуса резцедержателя расположены три винта: два из них отвечают за надёжную фиксацию режущего инструмента, а третий — оснащён пружинным механизмом, который удерживает прихват в пазу и обеспечивает его плавное и точное перемещение. Внутри корпуса предусмотрено специальное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю замену и настройку оснастки. Такая система универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

B3-40x25x44 держатель инструмента VDI BRIGHT-TOOLS купить в Нижнем Новгороде по цене 11583,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
